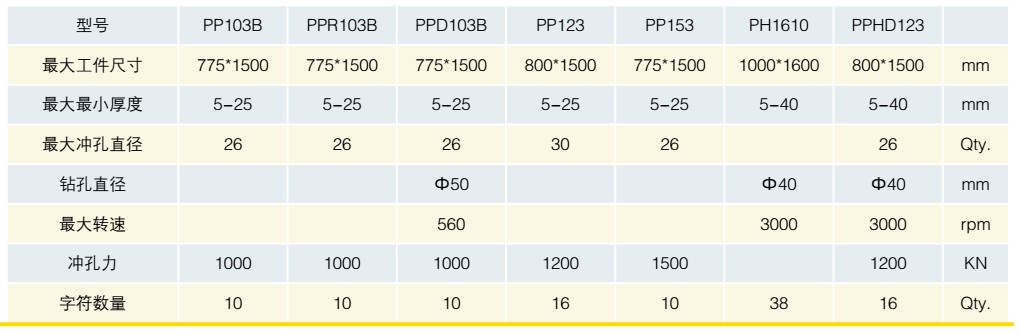

數控液壓沖孔、沖鉆復合機系列產品參數

產品型號：ＰＰＲ１０３

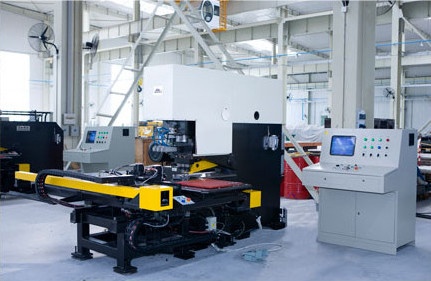

    PPR103型數控液壓沖孔機是PP103A的改進產品，油缸采用外掛結構，這樣即提高了拆、裝、維修的工藝性，又徹底解決了油缸漏油問題。同時缸徑由原來的220㎜增加到240㎜，從而提高了噸位，達到了真正的100噸沖孔力。

    該機具有X（左右移動定位）、Y（前后移動定位）兩個數控軸，都由1.8kW的交流伺服電機（無電刷，免維護）驅動，由滾珠絲杠傳動,直線導軌導向，傳動定位精確。工件由液壓夾鉗夾緊，在萬向輸送球上移動, 移動阻力小。萬向輸送球上裝有彈簧，不易損壞。

    該機具有三個模位，可以同時裝置三種規格的沖頭，在工件上沖制出三種規格的孔型。其中一個模位，也可以裝置打鋼印用的字頭盒，完成壓印字符工序。

    該機所用的伺服電機、PLC、無觸點開關等電氣元件及主要液壓元件、氣動元件、氣缸等均為世界知名品牌產品，具有較高的可靠性。

    該機液壓管路采用卡套式連接，美觀、實用。

    該機配備集中潤滑供油裝置，有效的保障設備的正常運行。

    該機無需劃線和制造大量樣板，可實現CAD/CAM直接轉換。另外本機可附帶供應數字化儀，方便的確定或輸入孔的坐標尺寸。

    本機編程簡易，易于掌握。中文界面，能顯示孔位圖形。

該機主要技術參數如下：

1．加工工件尺寸范圍：

工件厚度范圍  5～25mm

最大工件尺寸  1500×775mm

夾鉗夾持邊最小孔邊距：25mm

2．沖孔能力：

沖孔力        1000KN

最大沖孔直徑  φ25.5mm

沖孔直徑×板厚  對于Q235鋼 σb≤420MPa   φ25.5×25mm

                   對于16Mn鋼 σb≤610MPa   φ25.5×20mm

3．打字能力：

打字力              800KN

字頭尺寸：          14×10

一組字頭的字符數量：  10個

4．沖孔和打字模位數：    3個

裝三套不同規格的沖頭。

或裝兩套不同規格的沖頭及一組字頭。

5．?dāng)?shù)控軸數  2個

X軸行程——速度  1700mm——18m/min

Y軸行程——速度  760mm——18m/min

6．電動機功率：

油泵電機            22KW

 X軸伺服電機        1.8KW

       Y軸伺服電機        1.8KW

7．液壓系統：

   高壓泵工作壓力       24MPa

   低壓泵工作壓力       6MPa

   油箱容積           320L

 冷卻方式            水冷

 N46耐磨液壓油即可。

8．氣動系統：

   工作壓力： 最大       0.6MPa

              最小       0.5MPa

   空氣壓縮機排量0.1m3/min，最高壓力0.7MPa即可。

9．電氣參數：

   交流供電線路：

   類型：               三相電

   電壓：               380V

   頻率：               50HZ

10．機器外形尺寸（長x寬x高）：2770X3330X1740

11．機器凈重：約6200Kg
